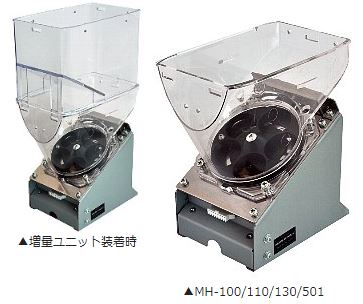

硬貨・メダル払出しユニット
MHシリーズ
払出硬貨：500/ 100/ 50/ 10/ 5/ 1円, 外径25mmメダル
特 徴
高信頼性
特殊ロータ構造により、正確・安定な硬貨払出しを実現します。
長寿命構造
ボールベアリングの採用等、経験を活かした長寿命構造です。
安全設計
モータ過負荷検知時に自動逆転を行うロック解除機能によりジャム発生を抑制します。
全種類硬貨に対応
使用硬貨に適した3機種を取り揃えています。
用途例
用途例
各種販売機
両替機
アミューズメントゲーム機
ソリューション
ジャム発生でお困りの場合に
既存筐体の釣銭機能の追加用途に
仕 様
| 機種 | MH-100 | MH-110 | MH-130 | MH-501 |
| 500円硬貨 | － | ○ | － | － |
| 100円硬貨 | ○ | － | － | － |
| 50円硬貨 | － | － | ○ | － |
| 10円硬貨 | ○ | － | － | － |
| 5円硬貨 | ○ | － | － | － |
| 1円硬貨 | － | － | ○ | － |
| メダル ( φ24.0 - 25.2mm 厚み1.5 - 2.0mm ) | ○ | |||
| 貯留枚数 | 400枚 | 300枚 | 400枚 | 400枚 |
| 1増量ユニット追加時の 貯留枚数 |
1,000枚 （400枚+600枚） |
700枚 （300枚+400枚） |
1,100枚 （400枚+700枚） |
1,100枚 （400枚+700枚） |
| 払出し速度 | 9枚/秒 | |||
| インターフェイス | 入力：モータON センサチェック 出力：硬貨カウントパルス ニアエンドセンサ（オプション） |
|||
| 機械的寿命 | 200万カウント | |||
| 入力電圧 | モータ部: DC24V, センサ部: DC5V | |||
| 消費電力 | 24V：48W（動作時）, 5V：500mW（動作時） | |||
| 動作環境 | -10 - +50℃ 15 - 85%RH（ 結露無きこと ） | |||
| 外形寸法 （ ネジ部含まず ） |
標準時： W90 × D145 × H160mm 1増量ユニット装着時：W90 × D145 × H260mm |
|||
| 重量 | 900g | |||
| オプション | 増量ユニット（ 最大3ユニットまで増設可能, より大量の貯留枚数が必要な場合 は弊社営業までお問合せ下さい ） ニアエンドセンサ（ 光学式 ） |
|||
| 上記仕様外の内容に関しましては営業までお問い合わせお願い致します ※製品カタログはこちら |
||||
※製品の仕様、外観の一部は改良のため予告なく変更される場合があります。

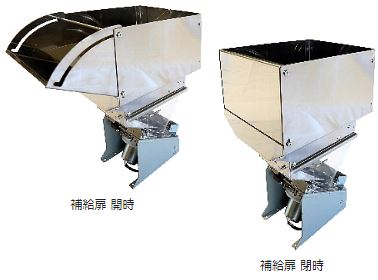

大容量 硬貨払出しユニット
MH-101-TD
払出し硬貨： 100円硬貨
特 徴
大容量
100円硬貨の貯留枚数 3,000枚を実現
高信頼性
特殊ロータ構造により、正確・安定な硬貨払出しを実現します。
長寿命構造
ボールベアリングの採用等、経験を活かした長寿命構造です。
硬貨のカウント
近接センサにより、払出し硬貨のカウント信号をホストへ出力します。
用途例
用途例
各種販売機
両替機
アミューズメントゲーム機
仕 様
| MH-101-TD | ||
| 払出し硬貨 | 100円硬貨 | |
| 貯留枚数 | 3,000枚 | |
| 払出し速度 | 9枚/秒 | |
| 硬貨検知方法 | 近接センサ１ヶ所 | |
| 払出しパルス幅 | 近接センサ10ms以上 | |
| ニアエンド検出 | 分離型フォトセンサ１対による（検知残枚数：約20-30枚) ※検知時の残枚数については、ホッパ内の硬貨状態によって変動するため保証外です。 |
|
| 機械的寿命 | 200万カウント | |
| 消費電流 | 動作時：250mA/ 24VDCモータ（弊社標準回路にて） モータロック時：2.2A（弊社標準回路にて） |
|
| 外形寸法 | W148 × H333 × D180mm 補給扉開時D261mm | |
| 重量 | 2.4Kg | |
| ※当機にはモータ駆動回路等の制御基板は付属しません | ||
| 上記仕様外の内容に関しましては営業までお問い合わせお願い致します ※製品カタログはこちら |
||
※製品の仕様、外観の一部は改良のため予告なく変更される場合があります。
