ICRシリーズ
ICR-500 | ICR-800


ICカードリーダライタ

ICR-500 / ICR-505A

Mifare 1K,4K,Ultralight 及びFeliCa(非暗号領域)に対応したICカードリーダーライタ

極めてコンパクトなサイズの機器組込用ICカードリーダーライタ
設置面積:40mm×85mm(ICR-500の場合)
設置面積:40mm×42.5mm(ICR-505Aのアンテナ基板と制御基板を重ねて設置した場合)

icr-500

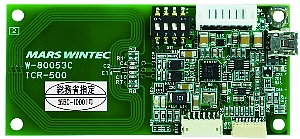

ICR-500

icr-505a_001
ICR-505A

icr-505-2

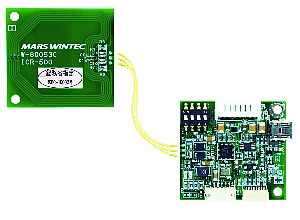

ICR-505A アンテナ基板と制御基板を重ねて設置した場合のイメージ図

特 徴

NFC IP-1規格準拠

スタンダードなMifare 1K、大容量のMifare 4K、廉価メディアのMifare Ultralightへのアクセスが可能。
FeliCa(非暗号領域)へのアクセスが可能です。

選べるインターフェース

インターフェースはUSBまたはRS-232Cから組込み機器にあわせてご選択頂けます。

各種装置への組込み

各種機器への組込みにより、簡易にICカード機能を追加頂けます。
アンテナ基板にICカードをかざすだけでアクセス出来ますので、本製品の組込みにより、例えば地域マネー用としての卓上型ICカードリーダライタなどの構築が可能です。

アンテナ部と制御部の分割モデル(ICR-505A)

スペーサー等を使用した2段構造も可能ですので製品の省スペース設計にお役立ちします。

便利な開発環境

SDK(サンプルプログラムとAPIファイル一式)を提供致します。

用途例

各種筐体の組込み用途として

KIOSK端末
アミューズメントゲーム機
ゴルフ練習場端末

ソリューション

ICカード非対応の筐体に取込むことでICカード対応の実現が可能に
ICカードリーダライタを取り付けたいが、取付スペースが狭い為に取付困難な場合に

仕 様

  ICR-500 ICR-505A
RF通信特性 ISO14443TypeA( Mifare 1K, 4K, Ultralight )
FeliCa( 非暗号領域 )
インターフェイス USB  推奨接続コネクタ:USB MiniBタイプ
RS-232C  推奨接続コネクタ:JST製 PHR-08(JST)
ステータス表示 LED( 赤・緑 )
入力電圧 DC5V( USB接続時はバスパワー供給 )
最大通信距離 30mm
上記はアンテナ付近に電気的ノイズ及び金属が無い環境で、弊社推奨カードを
アンテナ真上に水平に置いた場合の数値です
通信距離はICカードの特性や周囲の環境によって変動します
消費電力 1.25W( 通常時 )
動作環境 0 - 50℃
20 - 85%RH( 結露無きこと )
外形寸法 W85 × D40 × H10mm 制御部: W42.5 × D40 × H11mm
アンテナ部: W42.5 × D40 × H10mm
接続ケーブル:約50㎜
重量 17g

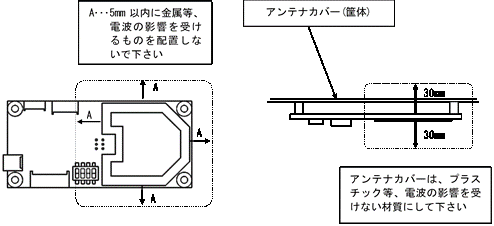

実装 アンテナ付近に金属がないよう注意して下さい(基板固定用ネジは除く)
アンテナ付近に金属があると通信距離が短くなります

上記仕様外の内容に関しましては営業までお問い合わせお願い致します
※製品カタログはこちら

※製品の仕様、外観の一部は改良のため予告なく変更される場合があります。

お問い合わせフォームお問い合わせフォーム

line


NFCIP-2規格準拠 ICカードリーダライタ

ICR-800

ISO14443TypeA( Mifare 1K, 4K, Ultralight ), FeliCa( 非暗号領域 )
ISO14443TypeB, ISO15693( ICODE )に対応したICカードリーダーライタ

RF(信号)出力の高いCLRC663を採用

コンパクトサイズの機器組込用ICカードリーダーライタ
設置面積:55mm×86mm

外部拡張ポートを搭載し、外部の入出力回路への接続が可能
入力2ポート, 出力4ポート

 icr-800
ICR-800

RS-485変換基板をオプションにて対応
RS485 2ポート(デイジーチェーンに対応), USB MiniBタイプ 1ポート

rsc-board
RSCケーブル, USBケーブル を接続したRSC基板

ICR-800取付例
icr-800

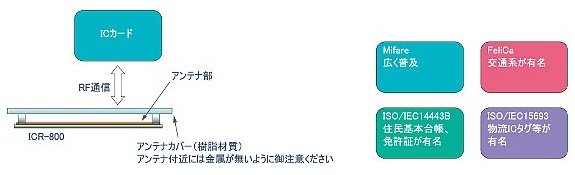

▲ICR-800 取付例と適用カード(ICタグ)

特 徴

NFCIP-2規格に準拠

広く普及しているISO14443TypeA( Mifare 1K, 4K, Ultralight )カードへのアクセスが可能です。
FeliCa( 非暗号領域 )へのアクセスが可能です。
また、住民基本台帳や運転免許証等の ISO14443TypeBカードや、
物流等で利用されている ISO15693( ICODE )カードへのアクセスも可能です。

選べるインターフェース

USB,RS-232C,RS-232C(CMOSレベル),RS-485 から組込み機器にあわせてご選択頂けます。

拡張入出力用ポートを搭載

外部の入出力回路との接続が可能です。

大型アンテナサイズ

ICカード等と広い領域で安定した通信を実現します。

便利な開発環境

SDK(サンプルプログラムとAPIファイル一式)を提供致します。

便利なオプション機器

拡張基板や変換ケーブルをオプションにて提供致します。

用途例

各種筐体の組込み用途として

KIOSK端末
アミューズメントゲーム機
ゴルフ練習場端末
半導体製造ライン

ソリューション

ICカード非対応の筐体に取込むことでICカード対応の実現が可能に
ICカードリーダライタを取り付けたいが、取付スペースが狭い為に取付困難な場合に

仕 様

  ICR-800
RF通信特性 ISO14443TypeA( Mifare 1K, 4K, Ultralight ), FeliCa( 非暗号領域 )
ISO14443TypeB, ISO15693( ICODE )
インターフェイス USB                     使用コネクタ:S4B-ZR/日本圧着端子製造
RS-232C               使用コネクタ:53261-0571/Molex
RS-232C(C-MOS)   使用コネクタ:53261-0571/Molex
外部拡張ポート 入力: CMOSレベル:2ポート
出力: オープンコレクタ:4ポート( オープンコレクタ外部電圧は上限5V )
ステータス表示 LED( 赤,青 )
入力電圧 DC5V( USB接続時はバスパワー供給 )
最大通信距離 30mm
上記はアンテナ付近に電気的ノイズ及び金属がない環境で、弊社推奨カードを
アンテナ真上に水平に置いた場合の数値です
通信距離はICカードの特性や周囲の環境によって変動します
消費電力 1.75W( 通常時 )
動作環境 0 - 50℃
20 - 80%RH( 結露無きこと )
外形寸法 W55 × D86 × H7mm
重量 18g

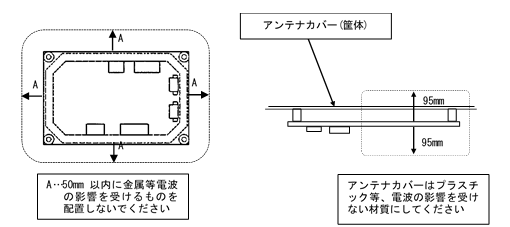

実装 アンテナ付近に金属が無いよう注意して下さい(基板固定用ネジは除く)
アンテナ付近に金属があると通信距離が短くなります
icr-800_implementation
オプション RSC基板: RS-485変換基板
    RS-485×2コネクタ: 1565994-4/タイコエレクトロニクス
    USB MiniBタイプ×1
RSCケーブル: ICR-800 とRSC基板 をRS-485接続するためのケーブル
    長さ:70mm
USBケーブル: ICR-800 とRSC基板 をUSB接続するケーブル
    RSC基板のUSB MiniBタイプコネクタを利用する場合に便利です
    長さ:70mm
EXUSBケーブル: ICR-800 USBコネクタに接続し USBタイプAコネクタに
    変換するケーブル  長さ:950mm
上記仕様外の内容に関しましては営業までお問い合わせお願い致します
