カード厚変更機構付 カード発券機

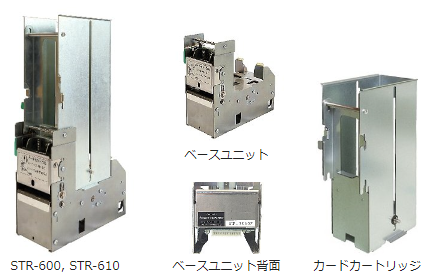

STR-600/STR-610
発行・発券するカード厚を簡単に変更できる機構を搭載
簡単な設定変更とカードカートリッジの交換によりユーザ自身で異なる厚さの
カード発行・発券を可能にします
別の種類(厚み)のカードを充填した別カードリッジに交換し
その別カートリッジに充填しているカードを上記カード差込口にセットしなおす事により、
簡単に発行・発券するカードを変更する事ができます。
特 徴
発券カード厚の変更・調整
発券するカード厚(0.23-3.0mm)をユーザが容易に変更・調整できる機構を開発・採用。
「フローティングゲート機構」として特許出願中。
カード差込口にカードを差し込むと、差込カードと同等の厚さのカードに適したゲートが開きます。
様々なカードサイズに対応
長辺78-88mm, 短辺50-64mm
容易なカード補充
予めカードを補充したカートリッジをセット
安定した発券動作
カードの厚み、材質に影響されないカード搬送方式を採用。
蹴り出しローラでカードを送り出し、出口ローラで完全発券を行います。
用途例
各種筐体の組込み用途として
KIOSK端末
アミューズメントゲーム機
各種プリペードカード販売機
ソリューション
イベントなど、その場でサイズや厚みが異なるカードをご利用の場合に
厚さが異なるカードを製作するため、払出しゲート調整にお困りの場合に
仕 様
型式 | STR-600 | STR-610 |
適合カード | 長辺 78 - 88×短辺 50 - 64mm 厚さ:0.23 - 3.0mm | |
カード材質 | 紙, PET, PVC | |
カード収納枚数 | カードの厚さにより収納枚数は変化します 約260枚( 厚さ0.76㎜の場合 ) 約865枚( 厚さ0.23㎜の場合 ) |
|
カード補充方式 | カートリッジ取外しによる | |
カード搬送方式 | カード送り出し: 蹴り出しローラによる 出口発券:出口ローラによる |
|
カード位置検出 | あり | |
カード排出時間 | 約2秒 | |
インターフェイス | パラレル シーケンサ等でコントロールされる 場合に良く利用されます |
RS-232C PCでコントロールされる場合に 良く利用されます |
インターフェイス コネクタ |
装置背面に通信と電源の共通コネクタ(JST製S12B-XH-A)を設置しています | |
入力電圧 | DC24V | |
消費電力 | 36W ( 最大負荷時 ) | |
動作温度 | 0 - 50℃ | |
動作湿度 | 20 - 80%RH ( 結露無きこと ) | |
外形寸法 | W85 × D157 × H300mm | |
重量 | 1.6kg | |
上記仕様外の内容に関しましては営業までお問い合わせお願い致します ※製品カタログはこちら |
※製品の仕様、外観の一部は改良のため予告なく変更される場合があります。
